SXF（*.sfc、*.p21）ファイルを開くには？ 保存するには？

AutoCADでSXF（*.sfc、*.p21）ファイルを開く・保存するには、専用のツールが必要になります。

AutoCADでは「SXF データトランスレータ」というツールが無償で提供されているので、オートデスクのサイトから入手しましょう。
（AutoCAD　LTの場合は、有償ツール「SXF Converter for AutoCAD LT」が必要）

図面展開時に、事前に指定したビューを呼び出す

図面ファイルを開く際に、「起動時のビューを選択する」にチェックを付けて図面を開くと、図面内で設定してあるビューを選択できる初期ビューを選択ダイアログが表示されます。
このダイアログからビューの名前を選択して開くと、指定したビュー（表示範囲）が呼び出されます。
見たい・作業したい範囲が瞬時に呼び出せるので非常に便利です。

この機能を使うには、あらかじめ[ビュー管理]（VIEW）コマンドで各表示範囲に名前を付けて保存しておく必要があります。

頻繁に使うフォルダを追加

図面ファイルを開く際に、頻繁に使うフォルダを追加しておくことで瞬時に指定したフォルダを開くことができるようになります。

DWG図面ファイルにパスワードを設定

DWG図面ファイルにパスワードを設定して保護することができます。
パスワードで保護したいDWG図面ファイルを開き、[セキュリティオプション]（SECURITYOPTIONS）コマンドを実行します。
セキュリティオプションダイアログが開かれるので、上部にある[パスワード]タブをクリックします。
「この図面を開くためのパスワード」の項目にパスワードを入力します。
[OK]ボタンをクリックすると、パスワードの確認ダイアログが表示され、確認のためもう一度同じパスワードを入力し[OK]ボタンをクリックします。

パスワードで保護されたDWG図面ファイルを開こうとするとパスワード入力を要求するダイアログが表示されるようになります。
※DWG図面にパスワードを設定できるのはAutoCADだけの機能です。AutoCAD LTでは設定が行えません。

Jw_cadとの互換性を高める ＜文字スタイル（フォント）の指定＞

通常、Jw_cadから保存されたDXF図面をAutoCADで読み込むと文字スタイルSTANDARDに「txt.shx」、「bigfont.shx」が割り当てられています。

文字フォント「txt.shx」は半角英数字の表示がカクカクしており、また幅広になっているので非常に読みにくいフォントです。
このような表示を嫌う方は、AutoCAD上で文字スタイルを編集すると思いますが、Jw_cadからDXF保存する際に文字フォントをあらかじめ指定しておけば、文字スタイルの編集作業を省くことができます。

Jw_cadからDXF保存する際のルールは、Jw_cadのプログラムがインストールされているフォルダ内にある「DXF_HDR.DAT」ファイルで定義されており、このファイルはメモ帳で開いて編集することができます。
※あらかじめオリジナルのファイルはバックアップをとっておきましょう。

下部に文字に関する設定内容が記述されています。
ここには標準設定でtxt.shx、bigfont.shxが指定されているので、任意のフォント名に書き換えます。
編集が終わったら上書き保存してメモ帳を閉じます。

後はJw_cadから通常通りDXF保存するだけです。
AutoCADでDXF図面ファイルを開くと、指定されたフォントで表示されていることが確認できます。

外部に図面ファイルを送付する際に、関連ファイルの渡しそびれを防ぐ

外部に図面ファイルを送付する際に、うっかり渡しそびれてしまう「外部参照ファイル」や、「印刷スタイルテーブルファイル」……。
こういったうっかりミスは[e-トランスミット]（ETRANSMIT）コマンドを使い、現在の図面に必要な関連ファイルを自動パッケージすれば防ぐことができます。

自動パッケージされない「フォントファイル（*.shx、*.ttf）」や「線種定義ファイル（*.lin）」、「ハッチングパターンファイル（*.pat）」などは手動で追加することも可能です。

クイック新規作成で決まったテンプレートを開く

[クイック新規作成]（QNEW）コマンドを実行した際に、使用するテンプレートがいつも同じ場合には、あらかじめオプションで指定しておくことができます。

[オプション]（OPTION）コマンドを実行し、オプションダイアログを開きます。
[ファイル]タブを開き、「検索パス、ファイル名、および ファイルの場所：」から[テンプレート設定]-[QNEW[クイック新規作成]コマンドの規定のテンプレート ファイル名]で指定します。

＜関連記事＞

・テンプレートの作り方

・テンプレート（dwt）ファイルのバージョン

テンプレートの作り方

テンプレートとは、ひな形、定型書式という意味で、CAD製図の世界でも使用されています。
例えばプロジェクトで使用する図枠を配置したり、画層や色などの共通となる作図設定を施し、この状態をテンプレートファイルとして保管し、複数人で共有します。（一定のルールに沿って製図が行われます）

新規ファイル（まっさらな状態）に対し、図枠を配置（作図）したり画層や文字、寸法スタイルといった各種作図設定を行う。
[名前を付けて保存]（SAVEAS）コマンドを実行し、ファイルの種類から「AutoCAD 図面テンプレート（*.dwt）」を選択して保存します。

＜関連記事＞

・テンプレート（dwt）ファイルのバージョン

図面（DWG）ファイルを保存すると自動的にDWFファイルが作成される

通常、DWFファイルの作成は[パブリッシュ]（PUBLICH）コマンド、または[印刷]（PLOT）コマンドから行いますが、図面を編集しファイルを保存、閉じると自動的にDWFが作成されてしまうことがあります。

これはシステム変数[AUTODWFPUBLISH]でのコントロールによるもので、必要に応じて設定を変更します。

＜関連記事＞

・図面の比較

・Autodesk Design Review でブロック情報を共有

・マルチシートDWFとシングルシートDWF

・書き出したDWFに画層情報を含めたい

・DWFを活用しましょう

・Autodesk Design Reviewが無償ダウンロード可能に！

作図単位を変換する

AutoCADは新規図面作成時にフィート/インチ系、メートル系のどちらかを指定します。
※既存テンプレートも、どちらかが指定されています。

この設定をうっかり忘れてしまった場合は、後でも作図単位を変換することができます。

システム変数[MEASUREMENT]
現在の図面で使用するハッチングパターンファイル、線種ファイルをフィート/インチ系、メートル系のどちらを使用するかをコントロール。
初期値＜0＞

現在の値が0 … フィート/インチ系。
現在の値が1 … メートル系。
※システム変数の設定方法は？

フィート/インチ系の図面ではハッチングファイルはacad.pat（acadlt.pat） 、線種ファイルはacad.lin（acadltiso.lin）が使用され、メートル系の図面ではハッチングファイルがacadiso.pat（acadltiso.pat）、線種ファイルはacadiso.lin（acadltiso.lin）が使用されます。
使用されるファイルごとに設定内容が異なるので“同じ設定名”を使用しても表現が異なることになってしまいます。


通常、いちから図面を描く場合には「メートル系」を選ぶと思いますが、他CADで作図された図面を変換してAutoCADに取り込んだ場合は作図単位が「フィート/インチ系」として読み込まれますので、このようなファイルが混在する環境では注意が必要です。

＜注意点＞
作図単位を変換しても、既に作図されているハッチング、また線種の表現は変化しません。
作図単位を切り替えた後にハッチング、また線種の設定を再ロードし、古い情報を新しい情報に上書きする必要があります。
※情報を上書きすることでハッチング尺度や線種尺度に影響が出る場合があります。

関連記事

■ グローバル線種尺度

■ ハッチングの種類が異なる

■ ブロックを挿入するとブロックの尺度が変わってしまう

選択したオブジェクトをイメージとして保存

選択したオブジェクトを[イメージ表示]-[保存]（SAVEIMG）コマンドからイメージファイルとして保存できます。

＜保存ファイル形式＞

BMP（*.bmp）

PCX（*.pcx）

TGA（*.tga）

TIF（*.tif）

JPEG（*.jpeg、*.jpg）

PNG（*.png）

※AutoCADのバージョンによっては、保存形式が少ないものもあります。
※このコマンドはAutoCAD LTにはありません。

シートセットマネージャで図面リストを作成

シートセットマネージャで図面管理を行うことで、簡単に図面リストの作成も行えます。

一旦書き出した図面リストの編集もシートセットマネージャパレットで編集した内容が反映されます。

シートセットマネージャパレット内で図面番号や図面タイトルなどを編集すれば、図面個々も反映され、図面リストも更新が可能になります。

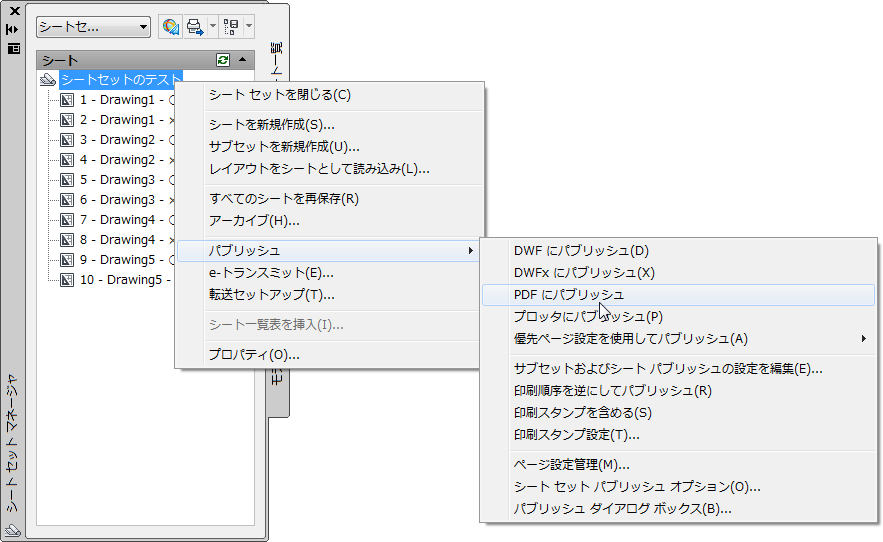

シートセットマネージャでプロジェクト単位の図面管理

シートセットマネージャはAutoCAD 2005から搭載された非常に便利な図面管理ツールです。
従来であればWindowsエクスプローラを使い、いくつものフォルダを使った面倒な管理も、シートセットマネージャであればパレット内で簡単に管理が行えます。

AutoCADで作成した表を書き出す

[表]（TABLE）コマンドで作成した表オブジェクトはCSV形式のファイルとして書き出すことができます。
書き出したCSVファイルはExcelで読み込むことができるので、活用の幅が広がります。

選択したオブジェクトだけをDXF保存

[名前を付けて保存]（SAVEAS）コマンドを実行時にオプション設定で「オブジェクトを選択」という項目があります。
この設定を有効（チェック付き）にすると、保存時にオブジェクト選択が行え、選択したオブジェクトだけをDXF図面として保存することができます。
